Odbiornik GNSS RTK · laser i wizja
Tersus TS30 to odbiornik GNSS RTK z laserem 50 m dla pomiarów, w których sama tyczka to za mało. Klasyczny RTK daje dokładność 8 mm + 1 ppm, dalmierz laserowy domierza cele niedostępne bez podchodzenia, a kamery pozwalają tworzyć chmury punktów z nagrania wideo i tyczyć w AR. TS30 jest więc rozszerzeniem codziennej pracy RTK o laser, obraz i prostą dokumentację 3D: skarpy, elewacje, hałdy, wykopy, punkty odległe i brakujące domiary możesz sprawdzić później w biurze. W LevelPoint dostajesz konfigurację pod wybraną sieć poprawek RTK, szkolenie z wizji i lasera oraz wsparcie po polsku.
Zestawy od 26 900 zł brutto
Kiedy wybrać TS30
Najważniejsze informacje
Cena, zestaw i opcje
Zalety w terenie

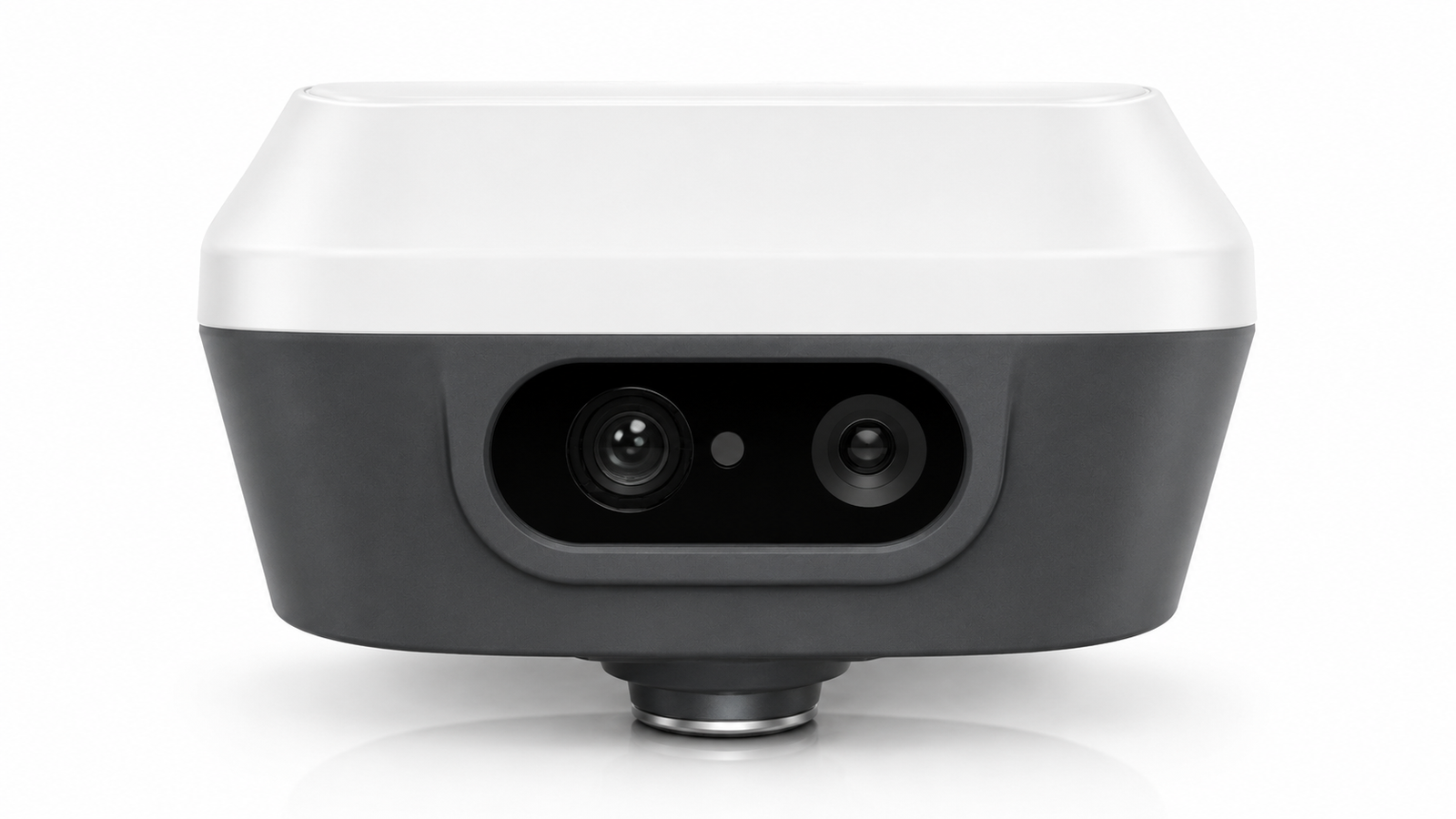

Punkty za ogrodzeniem, nad wykopem, na gzymsie albo na skarpie mierzysz dalmierzem 0,05–50 m bez podchodzenia do celu. Kamera śledzi cechy obrazu i ocenia serię próbek lasera, więc wynik jest stabilniejszy mimo drgań ręki.
0,05–50 m · 3 cm w 10 m · klasa 3R
Kilka minut nagrania wystarcza, by TS30 odtworzył kolorową chmurę punktów z pozycją w układzie pomiaru. To praktyczny kontekst 3D do obmiarów, kubatur i brakujących domiarów, gdy podstawą pracy nadal jest odbiornik RTK.
chmura z wideo · 2–4 cm · kontekst 3D

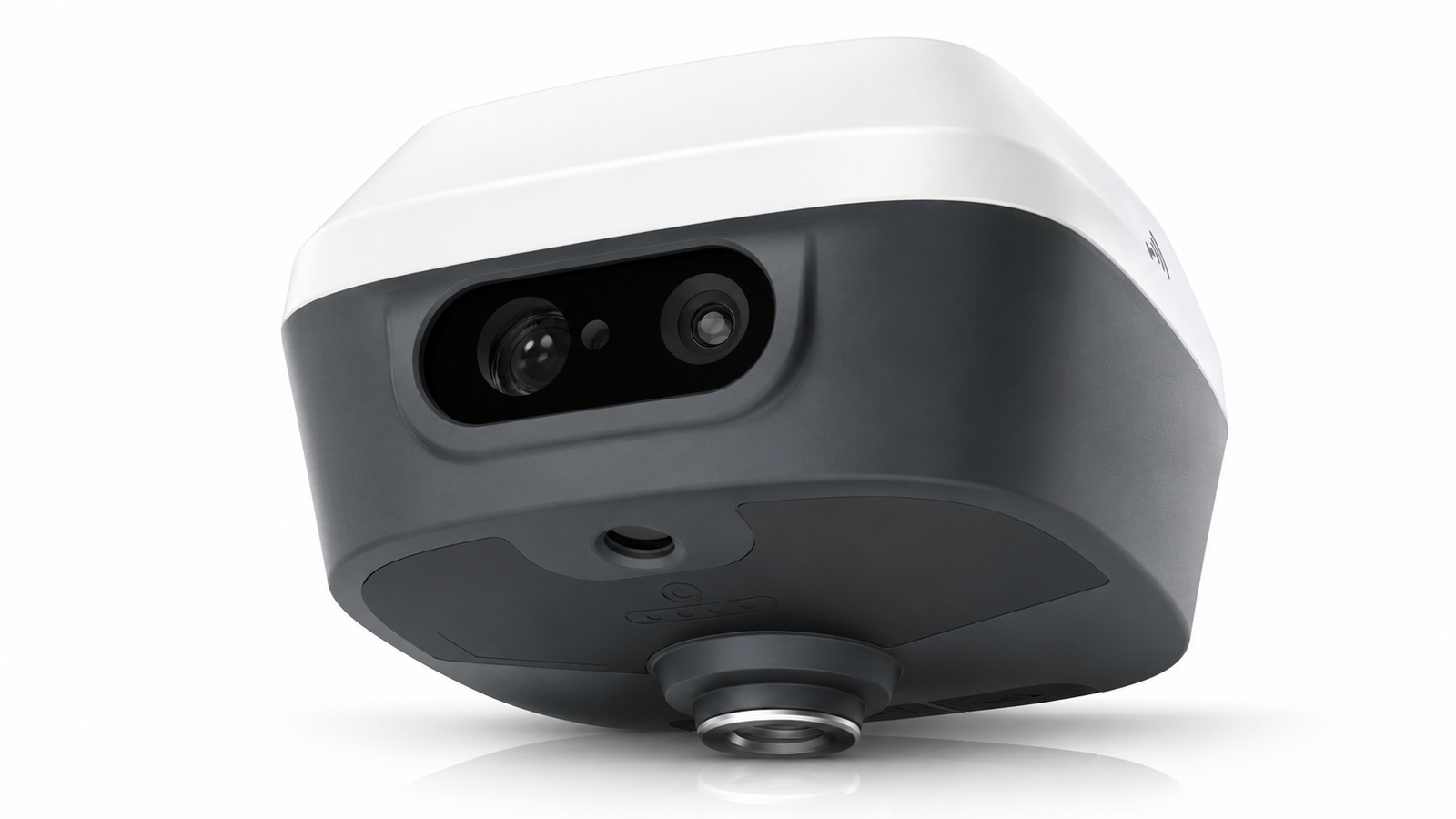

Kamery przednia i dolna przełączają się automatycznie wraz z odległością, a tyczony punkt i kierunek widzisz wprost na żywym obrazie terenu. Laser pomaga tyczyć także przy częściowych przesłonięciach.
TwinCam · tyczenie szybsze do 70%
Płyta BX50 i 1792 kanały: GPS, GLONASS, Galileo, BeiDou‑3, QZSS. Kompensacja wychylenia bez kalibracji pomaga mierzyć z pochyloną tyczką, z deklarowaną dokładnością ≤ 2 cm do 60°. Do pracy z poprawkami TS30 ma modem 4G i radio UHF.
RTK 8 mm + 1 ppm · init 4 s · > 99,9%
Wersja TAP odbiera globalne poprawki satelitarne (15 mm H / 30 mm V po 3 minutach zbieżności) - pomiar centymetrowy bez bazy, CORS i zasięgu sieci, z dostępnością usługi 99,99%.
Parametry techniczne
Technologia: Tersus GNSS · oprogramowanie polowe Nuwa (Android) i biurowe Tersus Geo Office 2 - formaty JobXML, FXL, WMS, mapy wektorowe; współpraca m.in. z FieldGenius, TcpGPS, Esri Field Maps i Pix4Dcatch. Pełna karta katalogowa producenta dostępna na życzenie.
Oprogramowanie
TS30 pracuje z Tersus Nuwa - aplikacją pomiarową na Androida, zainstalowaną na kontrolerze polowym: poręcznym TC80 (5,5″, 320 g) albo TC40 z ekranem 8″, wygodnym przy podglądzie kamer i chmur punktów. Z odbiornikiem łączy się przez Bluetooth, USB lub Wi‑Fi i prowadzi przez całą robotę: od konfiguracji bazy, rovera czy statyki, przez nagrywanie chmur punktów, pomiar laserem i tyczenie AR, po eksport wyników. Obróbkę chmur i przygotowanie produktów CAD/GIS przejmuje biurowe Tersus Geo Office 2.
Zastosowania
Inwentaryzacja
Nagrywasz przejście przez obiekt, a domiary robisz na chmurze punktów przy biurku. Brakujący szczegół odczytujesz z nagrania - bez drugiego wyjazdu na obiekt.
Masy ziemne
Przy hałdach i gruntach o wyraźnej teksturze chmura punktów powstaje już z kilkudziesięciu sekund nagrania - kubaturę liczysz od razu na miejscu, a wyniki przenosisz do CAD i GIS.
Punkty poza zasięgiem
Cel za ogrodzeniem, nad ruchliwą jezdnią albo na konstrukcji - mierzysz laserem i z obrazu, bez wchodzenia tam, gdzie jest niebezpiecznie.
Dla kogo
Geodeci łączą klasyczny RTK z dokumentacją 3D: operat uzupełnia chmura punktów, a punkty niedostępne mierzą laserem zamiast metodą pośrednią - szybciej i z kontrolą wizyjną.
Firmy robót ziemnych rozliczają kubatury z chmur punktów zamiast rzadkiej siatki pikiet: obmiar hałdy to przejście z nagrywaniem, a wynik trudniej podważyć.
Wykonawcy i kierownicy budów dokumentują stan terenu przed wejściem i postęp robót - nagranie z pomiaru to kompletny, mierzalny obraz sytuacji z datą.
Instalatorzy mierzą armaturę nad wykopem laserem z bezpiecznej odległości i inwentaryzują odcinki w 3D, zanim przyjedzie zasypka.
Biura projektowe dostają z terenu chmurę punktów w układzie PL‑2000 - gotową podkładkę do projektowania w CAD i GIS, bez zamawiania osobnego skanowania.
Jak to działa
Podstawą TS30 - jak w każdym odbiorniku GPS klasy geodezyjnej - jest pomiar GNSS RTK: odbiornik śledzi satelity, odbiera poprawki z sieci RTK, np. ASG‑EUPOS lub SmartNet, przez 4G albo z własnej bazy przez radio UHF i po uzyskaniu fixa mierzy z dokładnością 8 mm + 1 ppm. Kompensacja wychylenia pozwala mierzyć bez pionowania tyczki.
Chmura punktów z wideo powstaje z obrazu kamery: system śledzi punkty charakterystyczne klatka po klatce i odtwarza geometrię sceny. W TS30 pozycje RTK nadają tej geometrii współrzędne - dlatego chmura z nagrania od razu pracuje w układzie pomiaru i może służyć do obmiarów, kubatur oraz brakujących domiarów.
Dalmierz laserowy mierzy odległość do wskazanego celu w zakresie 0,05–50 m. Kamera w tym czasie śledzi cechy obrazu na dwa sposoby: przy inicjalizacji pomiaru wizyjne śledzenie koryguje dryf IMU i doprecyzowuje orientację, a podczas pomiaru system ocenia serię próbek lasera wokół śledzonych cech i wybiera wynik najbardziej wiarygodny - to ogranicza wpływ drżenia ręki. Znając pozycję odbiornika (RTK), kierunek (IMU + wizja) i odległość (laser), system wyznacza współrzędne celu.
Przy inwentaryzacjach i obmiarach, gdzie liczy się kompletność: chmura punktów rejestruje wszystko, więc nic nie trzeba domierzać drugim wyjazdem. Przy masach ziemnych - kubatura z gęstej chmury jest dokładniejsza niż z kilkunastu pikiet. I wszędzie tam, gdzie część celów jest poza zasięgiem tyczki. Pomiar wizyjny potrzebuje światła dziennego i tekstury; precyzyjne tyczenie realizacyjne nadal wykonuje się tyczką, z pełną dokładnością RTK.
Porównanie
| Kryterium | Tersus LUKA | Tersus TS21 | Tersus TS30 |
|---|---|---|---|
| Charakter | klasyczny pomiar RTK tyczką | RTK + pomiar z obrazu (2 kamery) | RTK + kamery + laser 50 m + chmury punktów |
| Dokładność RTK | 8 mm + 1 ppm | 8 mm + 1 ppm | 8 mm + 1 ppm |
| Punkty niedostępne | metodą pośrednią | z obrazu: 2–4 cm (2–15 m) | z obrazu i laserem: 3 cm w 10 m (do 50 m) |
| Chmura punktów | — | z pomiaru wizyjnego | z nagrania wideo, w kolorze |
| Waga / czas pracy | 827 g / do 19 h | ok. 850 g / do 9 h | ok. 1050 g / do 12 h |
| Dla kogo | codzienny pomiar i tyczenie | częste domiary i seryjne tyczenie | inwentaryzacje 3D, kubatury, cele odległe |
Dane: karty katalogowe Tersus GNSS. Wszystkie modele: sieci poprawek RTK, radio UHF, IP68, kompensacja wychylenia bez kalibracji.
Wobec dedykowanego skanera LiDAR TS30 wygrywa praktycznością: chmurę punktów dostajesz w odbiorniku, którym i tak mierzysz RTK, a wynik od razu pracuje w układzie pomiaru. Skaner, taki jak MVP S1, pozostaje lepszy, gdy chmura punktów jest głównym produktem pracy: wnętrza, hale, duże obiekty, gęstsza chmura i praca w ciemności. Połączenie RTK, lasera 50 m i chmur z wideo w jednym urządzeniu to na rynku wciąż rzadkość - tam, gdzie konkurencja oferuje podobne funkcje, o wyborze decyduje cena, wsparcie po polsku i możliwość sprawdzenia sprzętu na własnym pomiarze przed zakupem.
FAQ
Odbiornik GNSS RTK (captuRTK) rozszerzony o dalmierz laserowy 0,05–50 m, dwie kamery i chmurę punktów z nagrania wideo. Oprócz pomiaru tyczką z dokładnością 8 mm + 1 ppm mierzy cele niedostępne laserem (3 cm w promieniu 10 m), tworzy kontekst 3D do domiarów i tyczy w AR.
Do pomiarów RTK, inwentaryzacji 3D z chmur punktów, obmiarów mas ziemnych (hałdy, wykopy, nasypy), pomiaru punktów niedostępnych laserem i tyczenia AR. Z kilkuminutowego nagrania powstaje chmura punktów, z której odczytasz współrzędne, odległości i kąty oraz wygenerujesz produkty DLG, DTM i DEM.
Przy hałdach i gruntach o wyraźnej teksturze (piach, kruszywo, ziemia) chmura punktów powstaje już z kilkudziesięciu sekund nagrania - objętość liczysz od razu na miejscu, zamiast mierzyć pikietę po pikiecie. Pełne inwentaryzacje większych obiektów to kilkuminutowe przejście z nagrywaniem.
Dla geodetów wykonujących inwentaryzacje i obmiary, firm robót ziemnych rozliczających kubatury, wykonawców mierzących obiekty trudno dostępne oraz biur, które chcą dostawać z terenu kompletny obraz sytuacji zamiast samych pikiet.
Przechodzisz przez teren, nagrywając go kamerą odbiornika. System śledzi punkty charakterystyczne obrazu klatka po klatce, a pozycje RTK nadają całości współrzędne w układzie pomiaru. Z kilku minut nagrania powstaje kolorowa chmura punktów o dokładności 2–4 cm.
Dalmierz mierzy w zakresie 0,05–50 m. Dokładność pomiaru punktu laserem to 3 cm w promieniu 10 m, a sama dokładność odległości 8 mm. Kamera stabilizuje wynik, oceniając serię próbek lasera. Laser ma klasę bezpieczeństwa 3R.
Jeden przyrząd łączy kilka funkcji: odbiornik RTK, dalmierz i prostą dokumentację 3D. Punkty niedostępne mierzysz laserem do 50 m, teren dokumentujesz chmurą punktów zamiast samymi pikietami, a brakujące domiary robisz później w biurze - bez powtórnego wyjazdu. Do tego najdłuższy czas pracy w ofercie: do 12 h.
Chmura punktów ma dokładność 2–4 cm - do precyzyjnych prac realizacyjnych nadal służy pomiar RTK tyczką. Pomiar wizyjny wymaga światła i tekstury obiektu, laser zasięgu do 50 m, a GNSS widoczności nieba. TS30 jest też najcięższy z naszych odbiorników (ok. 1050 g) i ładuje się dłużej (5 h, 10–90%).
W prostszych zadaniach terenowych TS30 może ograniczyć potrzebę osobnego skanera: inwentaryzacje, kubatury, dokumentacja terenu i brakujące domiary przy dokładności 2–4 cm. Dedykowany skaner LiDAR, taki jak MVP S1, pozostaje lepszy tam, gdzie chmura punktów jest głównym produktem pracy, potrzebna jest większa gęstość, praca we wnętrzach lub w ciemności.
I tak, i nie. Standardowa praca z siecią poprawek RTK przez NTRIP (np. ASG‑EUPOS lub SmartNet) wymaga internetu - poprawki przychodzą przez modem 4G. Bez internetu TS30 mierzy w trybie baza–rover: drugi odbiornik jako baza nadaje poprawki radiem UHF 410–470 MHz. Wersja TAP odbiera poprawki satelitarne (15 mm H / 30 mm V po ok. 3 minutach) i mierzy centymetrowo zupełnie bez sieci i bazy, z dostępnością 99,99%.
TS30 to model najwyższy: do dwóch kamer TS21 dokłada dalmierz laserowy 50 m, chmury punktów z wideo i większą baterię (do 12 h). LUKA to lekki odbiornik do klasycznego pomiaru RTK tyczką. Wszystkie mają RTK 8 mm + 1 ppm, IP68 i pracują z sieciami poprawek RTK.
Połączenie RTK, lasera 50 m i chmur punktów z wideo w jednym odbiorniku to wciąż rzadkość na rynku. Tam, gdzie konkurencja oferuje podobne funkcje, parametry RTK są zbliżone - różnice robią cena, wsparcie po polsku i możliwość sprawdzenia sprzętu na własnym pomiarze przed zakupem.
Zestawy z TS30 zaczynają się od 26 900 zł brutto. To cena startowa: finalna oferta rozpisuje wersję odbiornika, ewentualny wariant TAP, kontroler, akcesoria, szkolenie z wizji i lasera, zakres wsparcia, 24 miesiące gwarancji LevelPoint i warunki serwisu. W bazowej logice oferty są odbiornik, tyczka i oprogramowanie przygotowane do pracy; kontroler z uchwytem dobieramy opcjonalnie za dopłatą. Zestaw przekazujemy gotowy do pracy z wybraną siecią poprawek RTK. Sprzęt zastępczy jest możliwy według dostępności i warunków oferty.
Dokumenty producenta
Dokument jest po angielsku, bo pochodzi bezpośrednio od producenta.
Dalej w temacie
Sprawdź, kiedy laser i chmura z wideo w TS30 uzasadniają dopłatę względem LUKA i TS21.
Zobacz, kiedy laser 50 m i chmury punktów z wideo uzasadniają wybór najwyższego modelu GNSS.
Sprawdź, kiedy wystarczy odbiornik z laserem i chmurą z wideo, a kiedy lepszy będzie ręczny skaner SLAM.
Sprawdź, kiedy laser w TS30 pomaga przy skarpach, hałdach, wykopach i punktach odległych, a kiedy trzeba sięgnąć po MVP S1 albo tachimetr.
Oddzielamy realne zastosowania TS30 od sytuacji, w których lepszy będzie TS21, tachimetr albo MVP S1.
TS30 pasuje do skarp, obmiarów, punktów odległych i dokumentacji terenu, gdzie sama tyczka nie wystarcza.
Sprawdź TS30 na własnej skarpie, wykopie, elewacji albo obmiarze mas ziemnych.
Podsumowanie
Tersus TS30 to odbiornik GNSS RTK, dalmierz 50 m i źródło chmur punktów w jednym: 8 mm + 1 ppm tyczką, 3 cm laserem, 2–4 cm z wideo, do 12 h pracy. Jeśli wozisz dziś w aucie odbiornik, dalmierz i notes na domiary - TS30 łączy te funkcje w jednym narzędziu. Sprawdzisz to na własnej robocie, zanim zdecydujesz.
Napisz, co mierzysz i czego nie domierzasz dzisiejszym sprzętem - przyjedziemy z TS30 i porównasz chmurę punktów ze swoimi wynikami.
