Odbiornik GNSS RTK

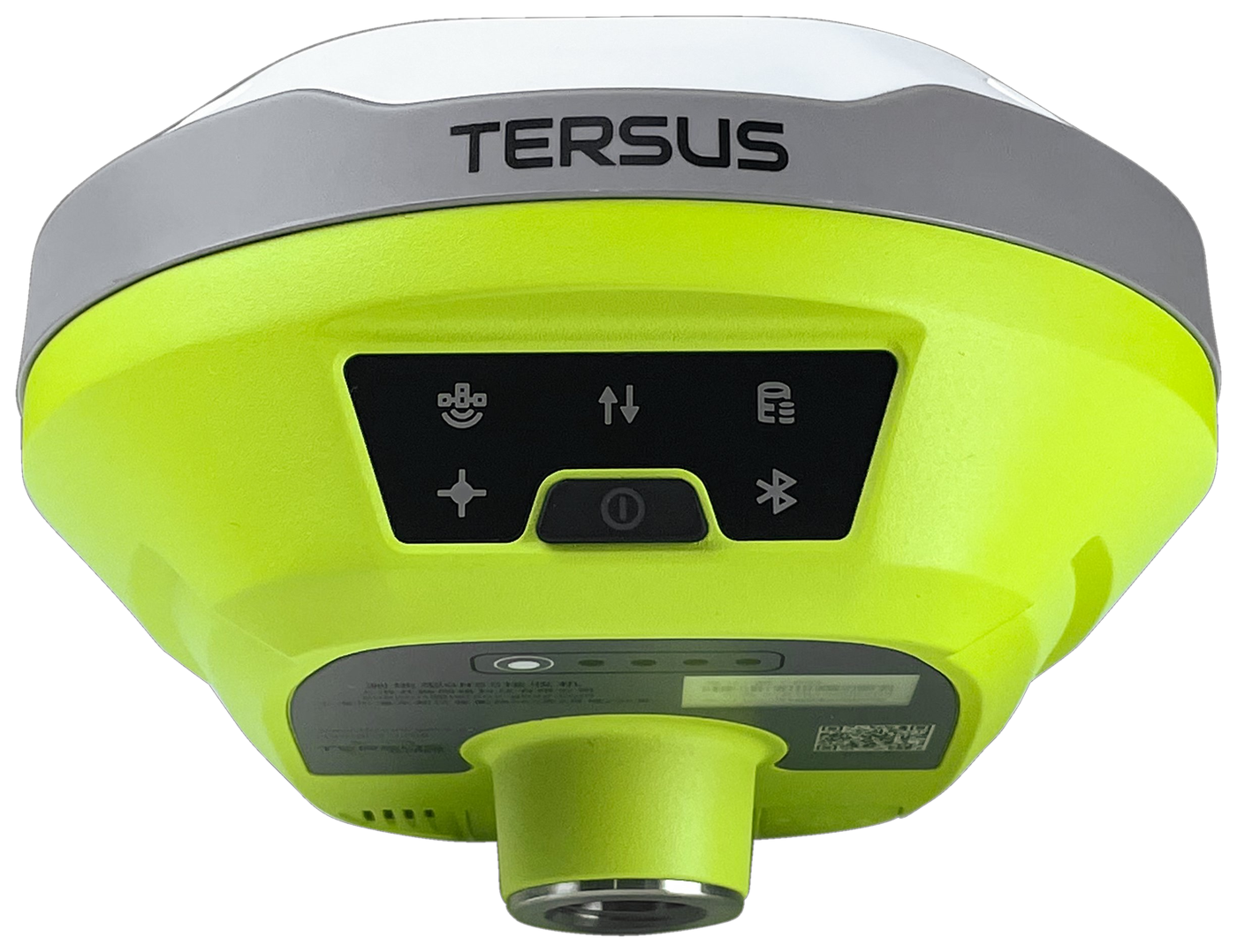

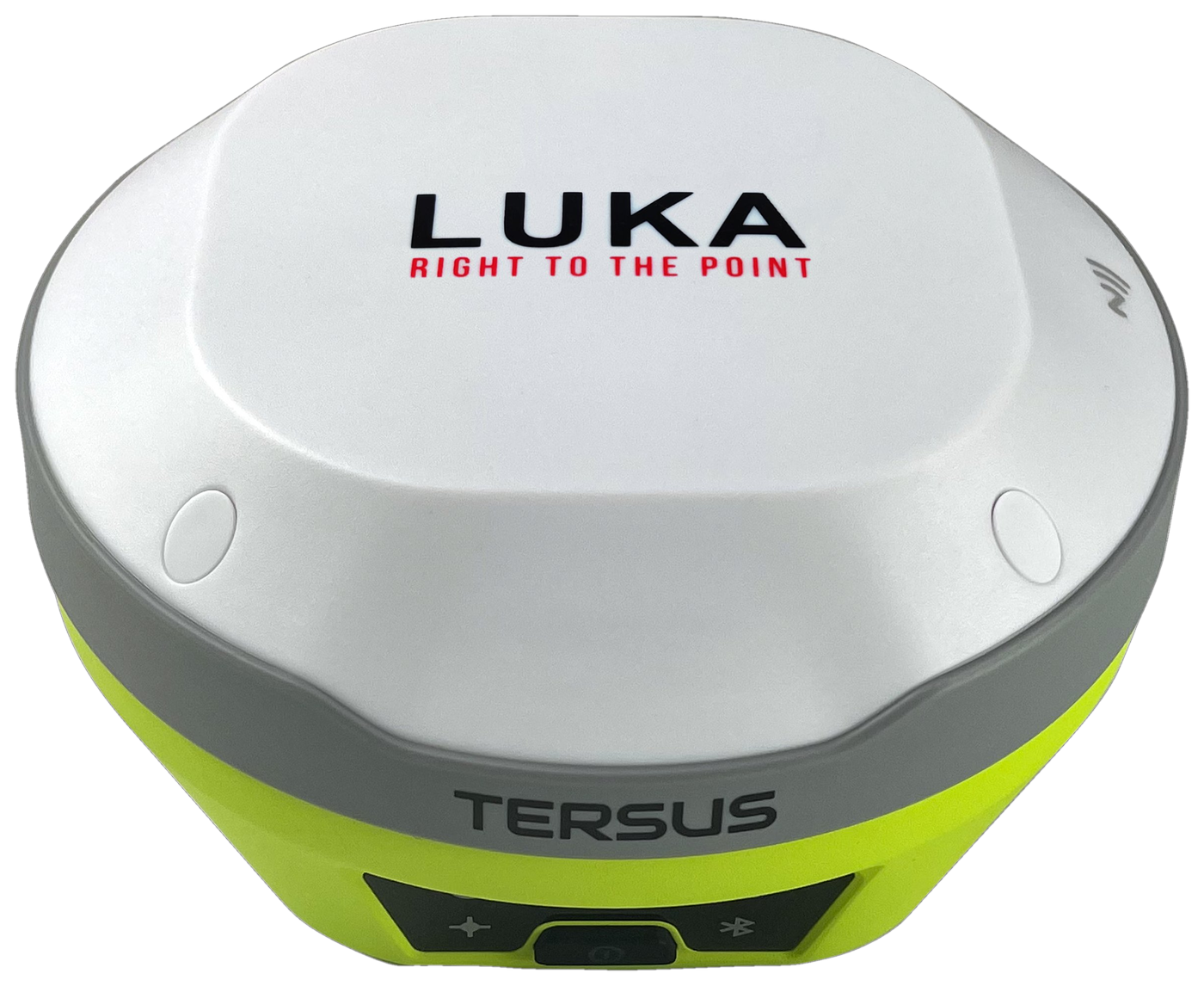

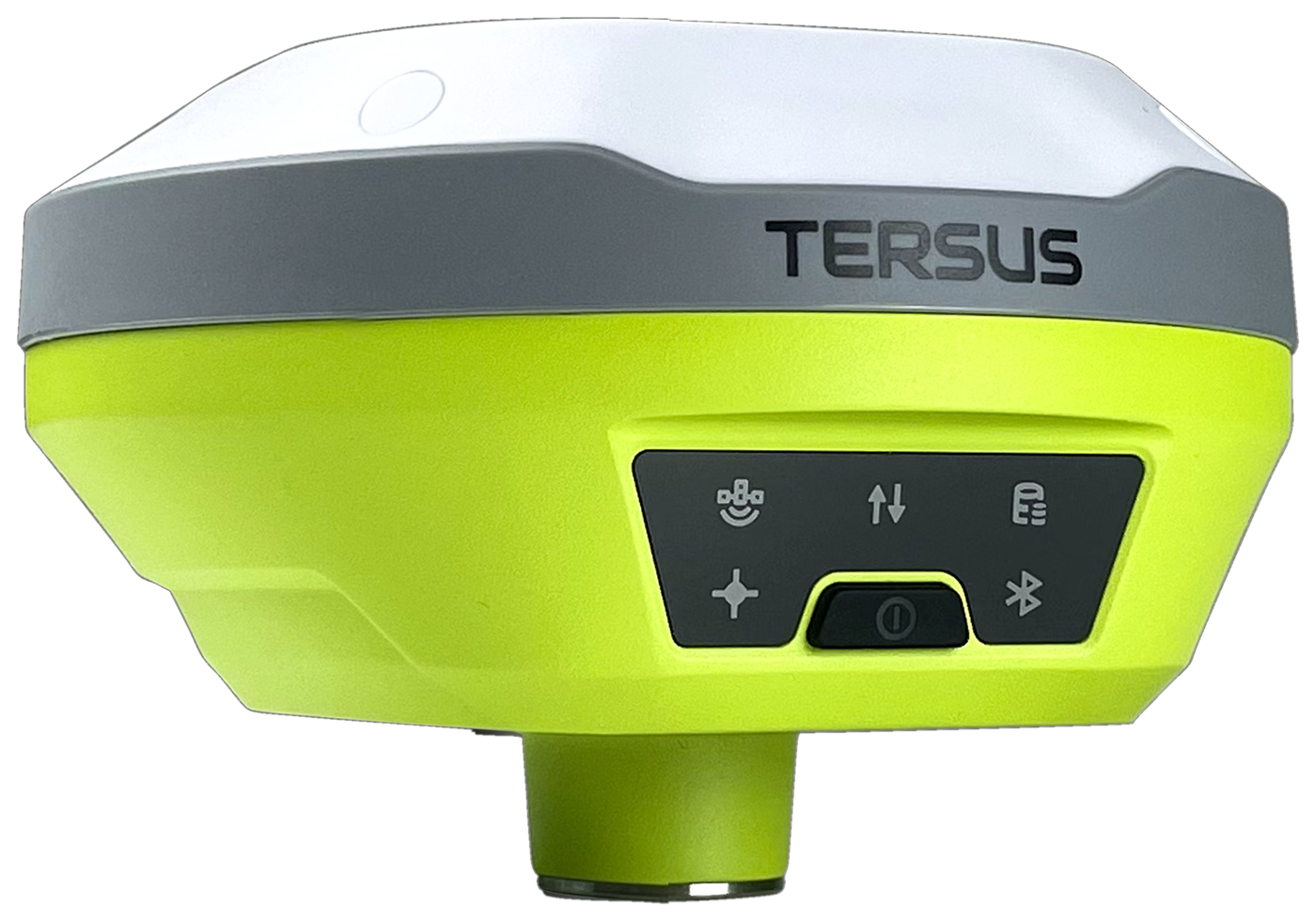

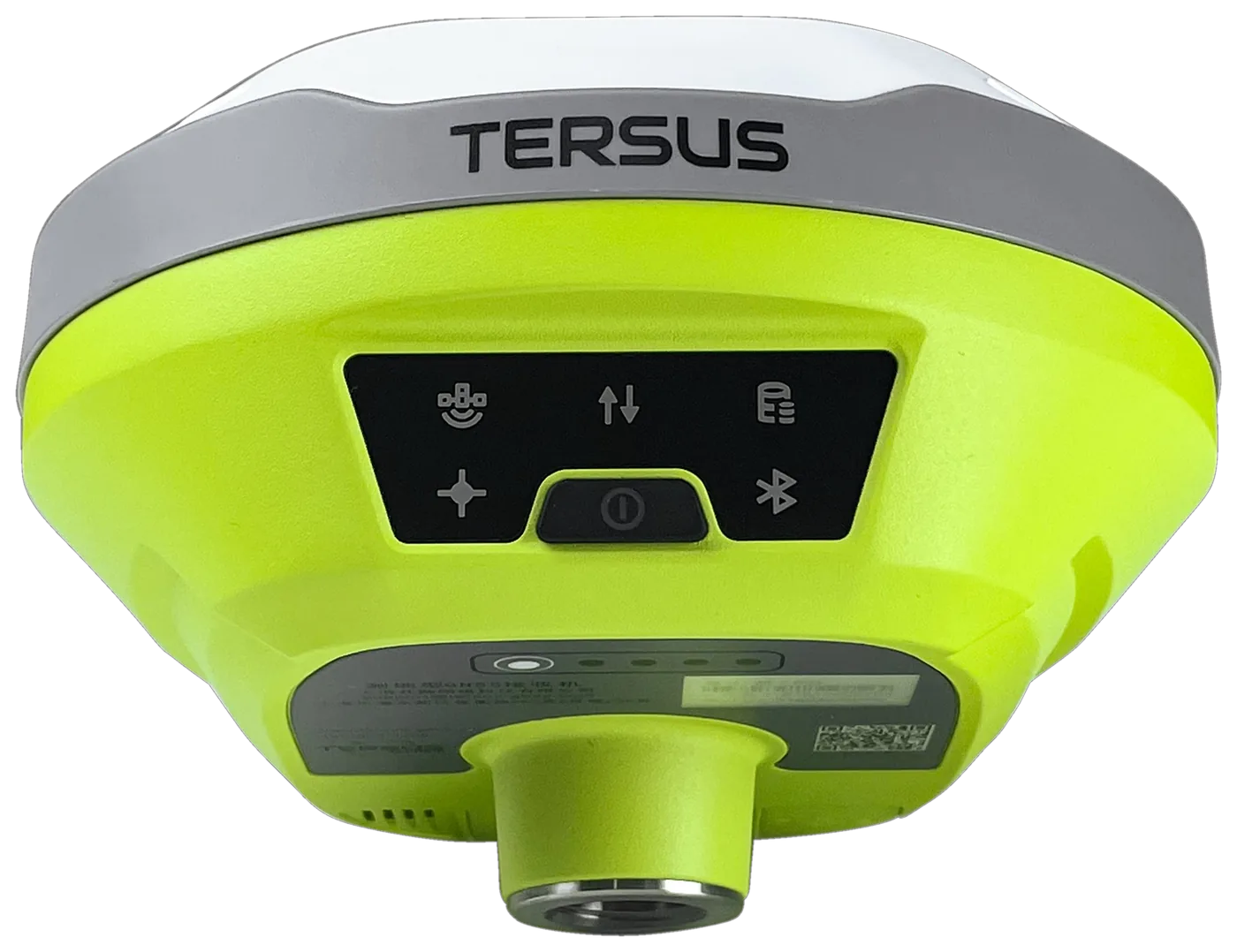

Tersus LUKA to lekki odbiornik GNSS RTK z IMU do codziennych pomiarów tyczką: inwentaryzacji, tyczenia, przyłączy, obmiarów i kontroli robót w terenie. Waży 827 g, pracuje do 19 h i jako kompaktowy odbiornik RTK mierzy z dokładnością GNSS RTK 8 mm + 1 ppm. Kompensacja wychylenia bez kalibracji pomaga mierzyć studzienki, narożniki i punkty przy przeszkodach oraz pracować ostrożniej w trudnych warunkach bez idealnego pionowania tyczki. W LevelPoint dostajesz zestaw LUKA przygotowany do pracy z wybraną siecią poprawek RTK, np. ASG‑EUPOS albo SmartNet, ze szkoleniem, wsparciem po polsku i demo w terenie.
Zestawy od 13 740 zł netto 16 900 zł brutto
Obejrzyj odbiornik
Kiedy wybrać LUKA
Warto wybrać Tersus LUKA, jeśli potrzebujesz lekkiego odbiornika GNSS RTK do codziennego pomiaru tyczką: punktów terenowych, przyłączy, tras sieci, obmiarów, inwentaryzacji i kontroli robót.
Nie warto dopłacać do wyższego modelu tylko dla samej nazwy. Jeżeli pracujesz głównie klasycznie w terenie i nie potrzebujesz kamer, lasera ani chmur punktów, LUKA jest najbardziej racjonalnym wyborem w ofercie. TS21 lub TS30 mają większy sens dopiero wtedy, gdy często mierzysz punkty niedostępne albo chcesz wracać z terenu z szerszą dokumentacją.
Najważniejsze informacje
Zalety w terenie
Kompensacja wychylenia odporna na zakłócenia magnetyczne - bez machania tyczką przed pomiarem. Wbudowany moduł IMU utrzymuje dokładność ≤ 2 cm przy wychyleniu do 60°. Narożniki budynków, studzienki przy krawężniku, punkty pod samochodem - mierzysz bez pionowania.
Tilt ≤ 2 cm (do 60°) · bez kalibracji
1568 kanałów i pełne śledzenie konstelacji: GPS, GLONASS, Galileo, BeiDou, QZSS. Ten inteligentny odbiornik GNSS RTK inicjalizuje się typowo w 4 sekundy, a niezawodność powyżej 99,9% pomaga w typowo trudniejszych miejscach, np. przy linii drzew albo między zabudową.
Init 4 s · > 99,9% · RTK 8 mm + 1 ppm
Modem 4G do pracy z sieciami poprawek RTK i wbudowane radio UHF 410–470 MHz do pracy z własną bazą tam, gdzie nie ma zasięgu. Do tego Wi‑Fi, Bluetooth i NFC.
4G LTE · UHF 410–470 MHz · NTRIP
Według danych producenta LUKA pracuje do 19 godzin. W praktyce dobieramy ustawienia 4G, radia i zapisu tak, żeby zestaw wytrzymał Twoją typową zmianę w terenie.
do 19 h · USB‑C · praca terenowa
Wersja LUKA‑TAP odbiera poprawki satelitarne PPP (15 mm H / 30 mm V po 3 minutach zbieżności) - pomiar centymetrowy bez bazy, CORS i zasięgu sieci. Opcja dla pracy poza zasięgiem GSM.
Parametry techniczne
Technologia: Tersus GNSS · oprogramowanie polowe Nuwa (Android) - eksport TXT, CSV, DXF, SHP, KML/KMZ, LandXML, RW5. Pełna karta katalogowa producenta dostępna na życzenie.
Oprogramowanie
LUKA pracuje z Tersus Nuwa - aplikacją pomiarową na Androida, zainstalowaną na kontrolerze polowym: poręcznym TC80 (5,5″, 320 g) albo TC40 z ekranem 8″. Z odbiornikiem łączy się przez Bluetooth, USB lub Wi‑Fi i prowadzi przez całą robotę: od konfiguracji bazy, rovera czy pomiaru statycznego po eksport wyników.
Zastosowania
Tyczenie pomocnicze na budowie
Punkty robocze pod fundamenty, krawężniki i obrzeża, studnie, przyłącza wod‑kan i trasy kabli. Punkt z projektu wskazujesz w terenie z dokładnością centymetrową w zakresie kontroli operacyjnej, przygotowania prac i weryfikacji frontu robót.
Pomiary i inwentaryzacja
Pomiary sytuacyjno‑wysokościowe, inwentaryzacje powykonawcze, przekroje, profile terenu i obmiary. Eksport wyników do CSV, DXF czy SHP wprost z kontrolera.
Roboty ziemne
Obmiar wykopów, nasypów i hałd, przekroje terenu oraz kontrola postępu robót ziemnych. Kubatury liczysz z pomierzonych punktów w oprogramowaniu polowym.
Dla kogo
Geodeci dostają odbiornik GNSS RTK do codziennych pomiarów i tyczeń: fix w 4 s, eksport do RW5 i praca z wybraną siecią poprawek RTK od ASG‑EUPOS po SmartNet.
Wykonawcy, brukarze i instalatorzy szybciej sprawdzają punkty robocze, krawędzie, przyłącza, wykopy i obmiary, tam gdzie dokładność GNSS RTK jest wystarczająca do kontroli operacyjnej.
Firmy robót ziemnych używają LUKA do hałd, wykopów i nasypów. Kompaktowy odbiornik RTK pozwala jednej osobie szybko zebrać pikiety do rozliczeń i kontroli postępu.
Więcej praktyki - wersje odbiornika, typowe roboty i ograniczenia IMU - opisaliśmy na blogu: LUKA na budowie: RTK do kontroli robót.
Jak to działa
Odbiornik GNSS śledzi jednocześnie satelity kilku systemów nawigacyjnych (GPS, GLONASS, Galileo, BeiDou). Sam sygnał satelitarny daje dokładność około 1,5 m - za mało na budowę. Dlatego LUKA odbiera dodatkowo poprawki: informacje o bieżących błędach sygnału, liczone przez stację referencyjną o znanych współrzędnych.
Poprawki docierają na dwa sposoby. Przez internet (modem 4G) z bezpłatnej państwowej sieci ASG‑EUPOS, płatnego SmartNet albo innej sieci NTRIP - to najczęstszy tryb pracy w Polsce. Albo przez wbudowane radio UHF z własnej stacji bazowej ustawionej na punkcie o znanych współrzędnych - tam, gdzie nie ma zasięgu GSM. Po odebraniu poprawek odbiornik w kilka sekund wyznacza tzw. fix i od tej chwili mierzy z dokładnością 8 mm + 1 ppm.
Wbudowany moduł IMU mierzy wychylenie tyczki i koryguje pozycję jej stopki. Dzięki temu nie musisz ustawiać tyczki idealnie w pionie - przy wychyleniu nawet do 60° błąd nie przekracza 2 cm.
W otwartym terenie i typowej zabudowie LUKA pracuje pewnie cały dzień. Wysoka czułość 1568 kanałów pomaga w trudniejszych warunkach - przy linii lasu czy między budynkami - ale fizyki nie da się oszukać: GNSS potrzebuje widoczności nieba. W gęstym lesie, wąwozach ulic i pod wiaduktami sygnał odbija się od przeszkód (multipath) i pomiar wymaga większej ostrożności.
Przed zakupem sprawdź LUKA w warunkach, w których pracujesz. Porównaj wynik na punkcie kontrolnym i oceń, czy odbiornik GNSS RTK wystarczy do Twoich zadań, czy potrzebujesz także innej metody pomiaru.
Porównanie
| Kryterium | Tersus LUKA | Tersus TS21 | Tersus TS30 |
|---|---|---|---|
| Charakter | klasyczny pomiar RTK tyczką | RTK + pomiar z obrazu (2 kamery) | RTK + kamery + laser 50 m + chmury punktów |
| Dokładność RTK | 8 mm + 1 ppm | 8 mm + 1 ppm | 8 mm + 1 ppm |
| Punkty niedostępne | metodą pośrednią | z obrazu: 2–4 cm (2–15 m) | z obrazu i laserem: 3 cm w 10 m (do 50 m) |
| Waga | 827 g | ok. 850 g | ok. 1050 g |
| Czas pracy | do 19 h | do 9 h | do 12 h |
| Dla kogo | codzienny pomiar i tyczenie | częste domiary punktów niedostępnych | inwentaryzacje 3D, kubatury, cele odległe |
Dane: karty katalogowe Tersus GNSS. Wszystkie trzy modele pracują z sieciami poprawek RTK, mają radio UHF, IP68 i kompensację wychylenia bez kalibracji.
Odbiornik RTK taki jak LUKA daje pozycję i wysokość w układzie projektu szybciej niż niwelator z taśmą. Tachimetr zostaje lepszy przy milimetrach, pracy bez nieba i bardzo trudnych warunkach GNSS; na otwartej budowie GNSS RTK jest zwykle szybszy i jednoosobowy.
Cena, zestaw i opcje
| Zakres | Co obejmuje cena i co dobieramy osobno |
|---|---|
| Cena startowa | Od 13 740 zł netto / 16 900 zł brutto. Finalna oferta rozpisuje wersję odbiornika, wariant TAP, kontroler i akcesoria. |
| W walizce | odbiornik GNSS LUKA, antena UHF, adapter na tyczkę, przymiar wysokości, kabel USB‑C, zasilacz, walizka i karta gwarancyjna. |
| Zestaw bazowy GNSS | Odbiornik LUKA, tyczka i oprogramowanie polowe Tersus Nuwa przygotowane do pracy. |
| Kontroler opcjonalnie | kontroler polowy z uchwytem na tyczkę dobieramy za dopłatą, jeśli nie pracujesz na własnym kontrolerze. |
| LevelPoint | konfiguracja pod wybraną sieć poprawek RTK, szkolenie przy przekazaniu, wsparcie po polsku i 24 miesiące gwarancji LevelPoint. |
| Jak sprawdzisz sprzęt | bezpłatna prezentacja w terenie; wypożyczenie albo test po rozmowie o zastosowaniu i ustaleniu warunków przekazania. |
| Źródło poprawek RTK | Konfiguracja pod wybraną usługę, np. ASG‑EUPOS. Płatna usługa SmartNet, wariant TAP i dodatkowe akcesoria są dobierane i wyceniane oddzielnie. |
Opinie klientów
Przed zakupem nie byłem pewien, czy to odpowiedni sprzęt, więc umówiłem się na prezentację. Zadzwonił do mnie konkretny człowiek, pokazał, co i jak, i po godzinie wiedziałem, jak mierzyć i tyczyć. Przy decyzji pomogło mi to, że nie zostanę z tym sam. Jestem zadowolony z wyboru i szczerze polecam współpracę z LevelPoint.
Przed zakupem nie byłem pewien, czy potrzebuję takiego sprzętu. Zwykle zlecałem pomiary geodecie, ale zawsze pojawiał się jakiś problem: brak czasu na jutro albo coś zostało pominięte. Jestem projektantem i czasem muszę domierzyć rzeczy niezbyt oczywiste, ale istotne dla projektu. Pieniędzmi zaoszczędzonymi na geodecie spłacam leasing, a z zaoszczędzonego czasu po prostu się cieszę, bo nie muszę już nikomu tłumaczyć, jak coś ma być zrobione.
Odbiornik wyróżnia się przede wszystkim ergonomią - jest na tyle lekki, że całodzienna praca na tyczce nie męczy rąk, co czyni go optymalnym narzędziem przy długich pomiarach obiektów liniowych, takich jak trasy drogowe, kolejowe czy sieci uzbrojenia terenu.
Odbiornik radzi sobie znakomicie: natychmiast inicjalizuje i łapie stabilnego fixa, a co najważniejsze - gwarantuje pełną powtarzalność wyników nawet w wymagającym otoczeniu, np. przy gęstym zadrzewieniu czy w pobliżu wysokiej zabudowy. To niezawodny, precyzyjny sprzęt, który realnie przyspiesza pracę w terenie.
Powtarzalność pomiarów i doskonały stosunek jakości do ceny i na dodatek od kogoś kto od dobrych 10 lat sprzedaje sprzęt pomiarowy. Jestem zadowolona Polecam.
FAQ
Odbiornik GNSS RTK to precyzyjny GPS geodezyjny: odbiera poprawki z sieci RTK albo własnej bazy i mierzy z dokładnością centymetrową, w przypadku LUKA 8 mm + 1 ppm w poziomie.
Tak, jeśli chcesz lekki i prosty odbiornik GNSS RTK do klasycznego pomiaru tyczką, bez dopłacania do funkcji, których nie używasz na co dzień. LUKA ma sens przy punktach terenowych, obmiarach, przyłączach, trasach sieci i kontroli robót. Jeśli często mierzysz punkty niedostępne tyczką, rozważ TS21; jeśli potrzebujesz lasera i chmur punktów, rozważ TS30.
Do pomiarów sytuacyjno‑wysokościowych, inwentaryzacji, punktów terenowych, przyłączy, tras sieci i obmiarów robót ziemnych tam, gdzie warunki pozwalają na pomiar GNSS RTK.
Dla geodetów, wykonawców, brukarzy i instalatorów, którzy chcą kompaktowy odbiornik RTK do codziennej kontroli i pomiaru tyczką.
Odbiornik RTK na tyczce śledzi sygnały satelitarne, odbiera poprawki przez 4G albo UHF, uzyskuje fix i zapisuje punkty w kontrolerze z Nuwa.
Do pracy z ASG‑EUPOS lub SmartNet internet jest potrzebny, ale bez zasięgu możesz pracować w trybie baza-rover przez radio UHF albo wybrać wariant LUKA‑TAP z poprawkami satelitarnymi.
Nie zawsze. IMU kompensuje wychylenie tyczki do 60° z dokładnością ≤ 2 cm, bez kalibracji i bez wrażliwości na zakłócenia magnetyczne.
GNSS RTK wymaga widoczności nieba. W trudnych warunkach, np. przy wysokich ścianach, pod wiaduktem lub w gęstym lesie, fix może być wolniejszy i wymaga kontroli.
Do kontroli własnych robót nie. Jeśli wynik ma trafić do państwowego zasobu geodezyjnego, prace musi wykonać albo nadzorować geodeta uprawniony.
Parametry odbiorników RTK tej klasy bywają zbliżone; różnice częściej widać w cenie, konfiguracji, wsparciu po polsku i możliwości sprawdzenia sprzętu przed zakupem.
LUKA to pomiar RTK tyczką. TS21 dodaje kamery i AR, a TS30 laser 50 m oraz chmury punktów z wideo.
Odbiornik GNSS, antena UHF, adapter, przymiar wysokości, kabel USB‑C, walizka oraz konfiguracja, szkolenie i wsparcie LevelPoint. Kontroler dobieramy opcjonalnie.
Zestawy z odbiornikiem LUKA zaczynają się od 16 900 zł brutto. Finalna cena zależy od wersji, TAP, kontrolera i akcesoriów.
Tak. Odbiornik przekazujemy gotowy do pracy z wybraną siecią poprawek RTK, szkoleniem, wsparciem po polsku i 24 miesiącami gwarancji LevelPoint.
Dokumenty producenta
Dalej w temacie
Sprawdź, kiedy wystarczy lekki LUKA, a kiedy warto dopłacić do kamery w TS21 albo lasera w TS30.
Zobacz, co dopłata do kamer, AR i lasera zmienia w codziennym pomiarze GNSS RTK.
W pierwszej serii 11 punktów mierzonych pionowo średnia różnica pozioma względem wcześniejszych współrzędnych Leica GS16 wyniosła 11,8 mm. To wynik tej serii testowej; w artykule opisujemy warunki, IMU i osobną kontrolę wysokości.
Praktyczny test LUKA i TS21 pokazuje, kiedy IMU pomaga, a kiedy trzeba powtórzyć pomiar albo sprawdzić punkt kontrolny.
Sprawdź, kiedy LUKA wystarczy do kontroli robót, a kiedy na budowie lepszy będzie TS21, TS30, tachimetr albo skaner SLAM.
LUKA ma sens tam, gdzie ekipa chce szybciej tyczyć krawężniki, kontrolować spadki i sprawdzać punkty robocze.
Najlepiej porównać LUKA z obecną metodą na własnej robocie, z konfiguracją i omówieniem ograniczeń.
Podsumowanie
Tersus LUKA to lekki odbiornik GNSS RTK z IMU do codziennych pomiarów terenowych: 827 g, dokładność 8 mm + 1 ppm, kompensacja wychylenia bez kalibracji i do 19 h pracy według danych producenta. Najlepiej ocenić go na realnej robocie - dlatego przed decyzją przyjedziemy z zestawem demo, ustawimy poprawki RTK i pokażemy, jak LUKA pracuje na Twoich punktach.
Napisz, w jakim terenie pracujesz - przyjedziemy z zestawem demo i porównasz wyniki ze swoim obecnym sprzętem.
