Tersus LUKA
Najbardziej racjonalny start dla wykonawcy, który chce kontrolować roboty, mierzyć punkty i nie płacić za kamerę lub laser, których nie użyje.
Poradnik zakupowy dla budowy
RTK na budowę: kiedy GPS naprawdę pomaga, a kiedy tylko kusi
Odbiornik GNSS RTK może skrócić kontrolę robót, tyczenie pomocnicze, obmiary i dokumentację terenu. Nie jest jednak magicznym zamiennikiem geodety, tachimetru ani dobrej procedury. Na budowie najważniejsze jest pytanie: co chcesz kontrolować i jaką odpowiedzialność ma mieć wynik?
Szybka decyzja
Najpierw typ kontroli.
Potem model.
- Wybierz LUKA, jeśli chcesz prosty, lekki zestaw RTK do rzędnych, pikiet, tras, obmiarów i bieżącej kontroli robót na otwartym terenie.
- Wybierz TS21, jeśli często mierzysz punkty przy ścianie, ogrodzeniu, krawędzi wykopu albo tam, gdzie nie da się bezpiecznie stanąć tyczką.
- Wybierz TS30, jeśli obok RTK potrzebujesz lasera do skarp, hałd, nasypów, elewacji, celów odległych i prostego kontekstu 3D.
- Wybierz tachimetr, jeśli chodzi o osie, konstrukcję, halę, elementy montażowe, monitoring albo pracę bez pewnego GNSS.
- Wybierz skaner SLAM, jeśli produktem ma być chmura punktów całego fragmentu budowy, instalacji, hali, piwnicy, wykopu albo hałdy.
Matryca użycia
GPS na budowę
według realnej roboty.
| Zadanie na budowie | Najpierw rozważ | Dlaczego | Nie wybieraj w ciemno, jeśli... |
|---|---|---|---|
| Kontrola rzędnych i postępu robót ziemnych | LUKA | Szybki pomiar wielu punktów na otwartym terenie. | Pracujesz w głębokim wykopie między ścianami lub pod konstrukcją. |
| Przyłącza, wod-kan, gaz, kable przed zasypaniem | TS21 albo LUKA | RTK daje pozycję, a kamera pomaga przy punktach trudno dostępnych. | Wykop jest wąski, głęboki i ma słabe niebo przez zabudowę lub drzewa. |
| Brukarstwo, drogi, parkingi, place | LUKA albo TS21 | Dużo punktów roboczych, krawędzi, spadków i kontroli frontu prac. | Wymagasz bardzo precyzyjnych osi lub pracy przy konstrukcji. |
| Hałdy, nasypy, skarpy, obmiary mas | TS30 albo MVP S1 | Laser i chmura punktów skracają domiar miejsc, na których trudno stanąć. | Potrzebujesz kompletnej, gęstej chmury całego obiektu do dalszej obróbki. |
| Osie, kotwy, hala, konstrukcja | TAS-Z1 albo TAS-Z6 | Tachimetr jest niezależny od satelitów i daje większą kontrolę dokładnościową; Z1 dla klasycznej obsługi, Z6 dla pracy jednoosobowej. | Masz tylko prostą kontrolę terenu na zewnątrz i setki punktów do sprawdzenia. |
| Dokumentacja 3D stanu robót | MVP S1 | SLAM zbiera obiekt jako chmurę punktów, nie pojedyncze pikiety. | Potrzebujesz tylko kilku współrzędnych, a nie opracowania chmury. |
Uczciwe ograniczenia
Kiedy RTK na budowie
nie jest najlepszą odpowiedzią.
- Brak nieba i multipath. Wysokie ściany, stal, żurawie, rusztowania, drzewa i wąskie wykopy mogą pogorszyć jakość fixa lub dać pozornie dobry, ale ryzykowny wynik.
- Praca pod dachem. Hala, kondygnacja, wiata, tunel i obiekt zamknięty to naturalny teren tachimetru lub skanera, nie klasycznego GNSS.
- Milimetry i osie konstrukcyjne. RTK jest świetny do kontroli centymetrowej, ale przy osiach, kotwach i elementach montażowych nie należy nim zastępować tachimetru.
- Formalna odpowiedzialność. Sprzęt w rękach wykonawcy pomaga kontrolować robotę, ale nie kasuje obowiązku geodezyjnej obsługi inwestycji tam, gdzie jest wymagana.
- Brak procedury kontroli. Pomiar kontrolny na znanym punkcie, zapis jakości rozwiązania i sensowny eksport są ważniejsze niż sama informacja „FIX” na ekranie.
Modele
LUKA i TS21 jako
pierwsze demo budowlane.

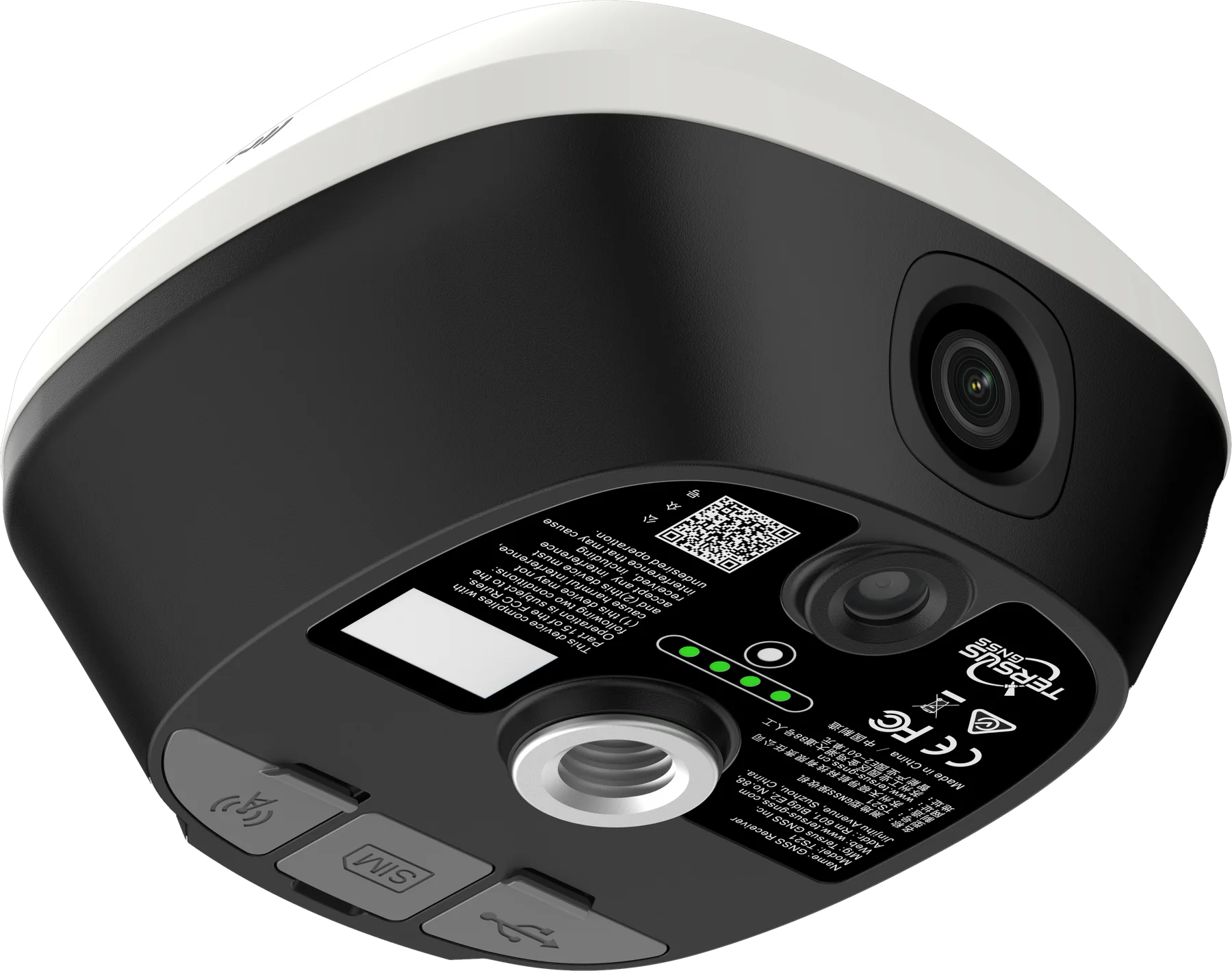

Tersus TS21
Najlepszy kandydat do demo, gdy ekipa ma dużo punktów przy ścianach, krawędziach, ogrodzeniach, wykopach i chce szybciej tyczyć w AR.

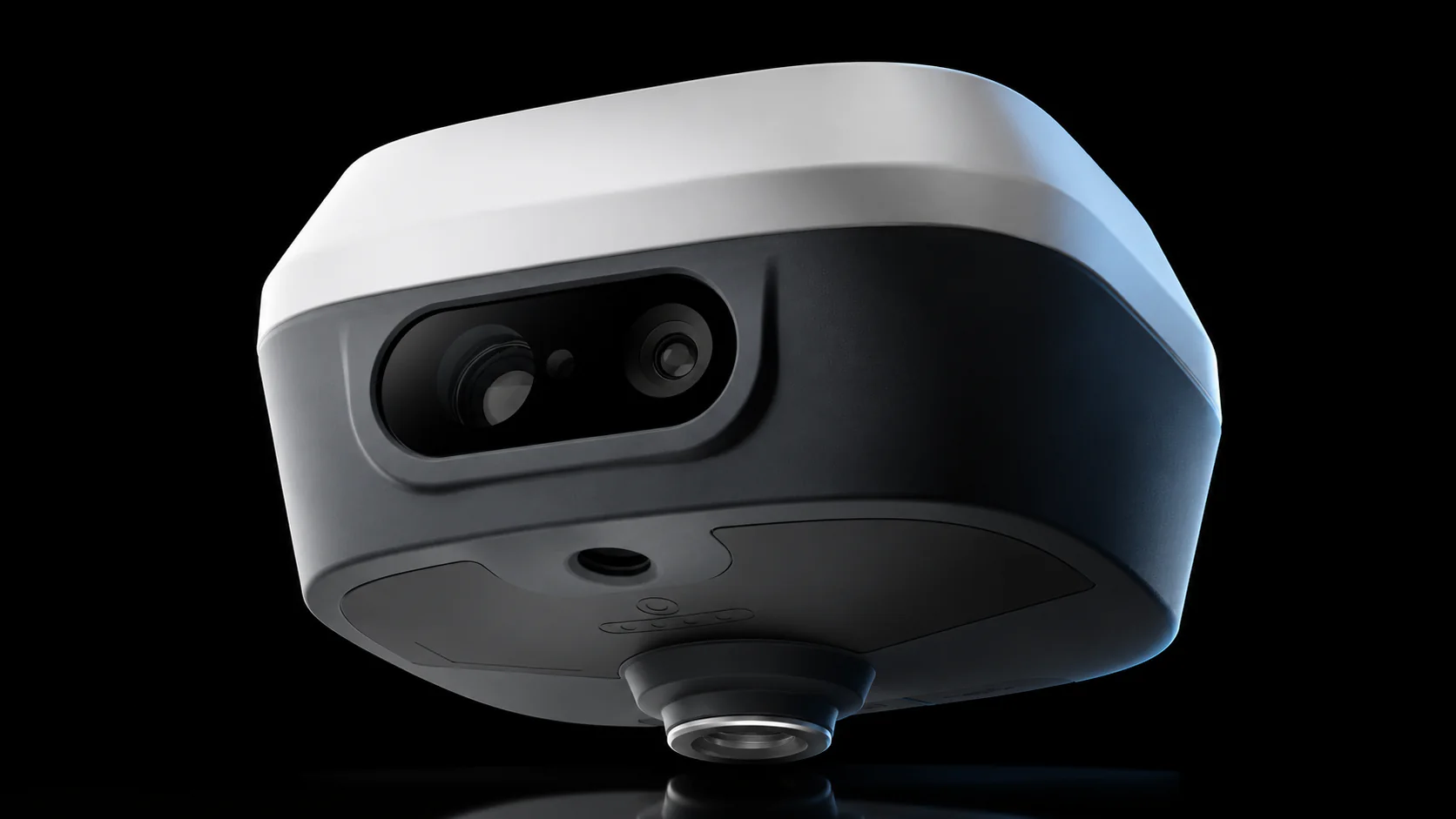

Tersus TS30
Dobry kierunek, gdy sama tyczka ogranicza tempo: skarpy, hałdy, nasypy, elewacje, cele odległe i prosta dokumentacja 3D.
Checklista demo
Co sprawdzić,
zanim kupisz RTK.
- Fix w trudnych miejscach. Nie tylko na pustym placu, ale przy wykopie, budynku, ogrodzeniu, maszynach i miejscach, które realnie mierzysz.
- Punkt kontrolny. Porównaj wynik z punktem o znanych współrzędnych albo z pomiarem kontrolnym wykonanym inną metodą.
- Tyczenie i import projektu. Sprawdź, czy operator umie wejść od razu w projekt, warstwy, układ współrzędnych i tyczenie punktu.
- Eksport danych. CSV, DXF, RW5 lub inny format powinien pasować do Twojego biura, nadzoru albo programu.
- Granice użycia. Po demo powinieneś wiedzieć nie tylko, kiedy sprzęt działa, ale też kiedy trzeba wybrać tachimetr, skaner albo geodetę.
Poradnik opracowano na podstawie testów terenowych, wdrożeń, rozmów z wykonawcami oraz dokumentacji producentów. Nie wspomina celowo o cudzych projektach handlowych ani wewnętrznych źródłach sprzedażowych.
Następny krok
Masz budowę do sprawdzenia?
Dobierzmy test.
kontakt@levelpoint.pl
Napisz, co chcesz kontrolować: wykop, rzędne, skarpę, przyłącze, podwykonawcę, hałdę czy dokumentację 3D. Zaproponujemy model i scenariusz demo.
Umów test RTK
